Kullager, Rullager, Lagerhus

Kort introduktion:
Kullager, rullager, lagerhus och tillbehör för roterande axlar och lagerinbyggnader.

Kategoribeskrivning:
Hos BIG-Gruppen omfattar kategorin kullager, rullager, lagerhus och lagertillbehör för montering och underhåll av lagerinbyggnader. Sortimentet innehåller enradiga spårkullager med tätning eller skyddsplåt samt koniska rullager för kombinerade radiella och axiella belastningar. De koniska rullagren har isärtagbara komponenter, vilket underlättar montering, demontering och underhåll.

Kategorin innehåller även kompletta lagerenheter med insatslager och lagerhus av gjutjärn. Dessa är försedda med smörjnippel och förekommer i utföranden med kvadratisk eller oval fläns samt som lagerenhet utan fläns. För att komplettera lagerinstallationen finns lagertillbehör som klämhylsor, låsmuttrar, låsbrickor och tätringar. Klämhylsor används för att fixera lager med koniskt hål på cylindriska säten, medan låsmuttrar och låsbrickor säkrar lagrets placering. Radialtätningar används för att täta roterande axlar mot omgivningen och begränsa inträngning av damm och smuts.

Vid produktval är det viktigt att utgå från lagertyp, behov av tätning eller skyddsplåt, önskat radialglapp, infästning samt vilken lagerhuslösning och vilka tillbehör som passar den aktuella axeln och lagerinbyggnaden.

Användningsområden:
• Lagerinbyggnader för roterande axlar.
• Montering och fixering av lager på axlar eller cylindriska säten.
• Tätning av roterande axlar i maskiner och aggregat.

Typiska egenskaper:
• Spårkullager med tätning eller skyddsplåt på båda sidor.
• Koniska rullager för radiella och axiella belastningar.
• Lagerenheter i gjutjärn med smörjnippel och insatslager.

Vanliga användare:
• Underhållspersonal som arbetar med lagerbyten och service.
• Maskinmontörer som bygger eller reparerar lagerinbyggnader.
• Verksamheter med maskiner och aggregat med roterande axlar.

Relaterade produktområden:
• Smörjutrustning, Kylvätskeutrustning.
• Drivremmar, Remlås.
• Hjul, Drivkedjor.

12 Produkter

Sortering:

Filtrera

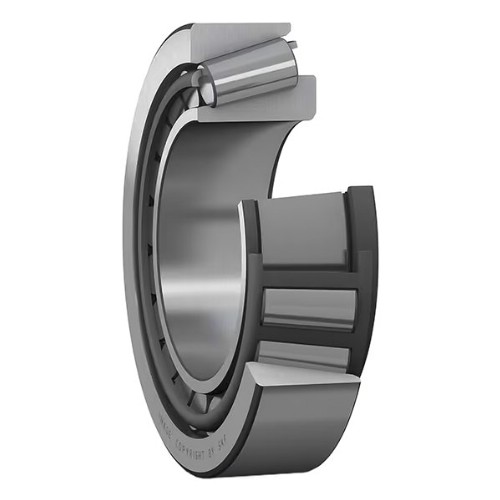

Enradigt koniskt rullager SKF J2/Q

Enradigt koniskt rullager med hög radiell och axiell bärförmåga. Konstruerat för att ta upp kombinerade radiella och axiella belastningar och ge låg friktion under drift. Innerringen med hållare och rullsats kan monteras separat från ytterringen. Isärtagbara och utbytbara komponenter förenklar montering, demontering och underhåll. Genom att montera ett enradigt koniskt rullager mot ett annat och lägga på en förspänning går det att åstadkomma en styv lagerinbyggnad.



Enradigt spårkullager SKF 2RS1

Enradigt spårkullager. Med frikterande tätning av nitrilgummi (NBR) förstärkt med stålplåt, på båda sidorna av lagret. Explorer-utförande med hög prestanda.
* Med något större radialglapp än normalt (C3).



Enradigt spårkullager SKF 2RSH

Enradigt spårkullager med lagertätning på båda sidorna. Explorer-utförande med hög prestanda.
* Med något större radialglapp än normalt (C3).



Enradigt spårkullager SKF 2Z

Enradigt spårkullager med normalt radialglapp. Skyddsplåt på båda sidorna av lagret.
* Med något större radialglapp än normalt (C3).

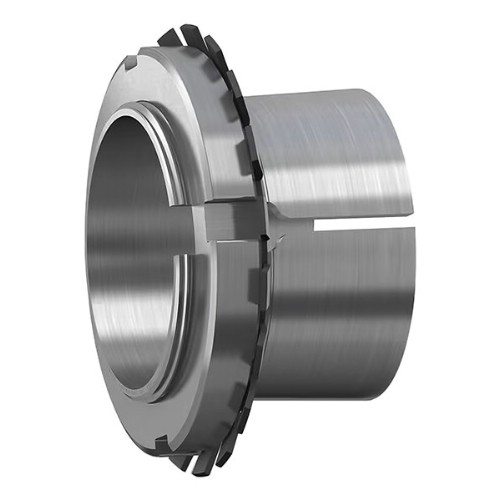

Klämhylsa SKF H

Komplett klämhylsa med låsmutter KM och låsbricka MB, med metriska mått. Är de mest använda komponenterna för att fixera lager med koniskt hål på ett cylindriskt säte, eftersom de kan användas på släta axlar eller axlar med ansats. Slitsat utförande. Enkel att montera. Konicitet 1:12.



Lagerenhet SKF FY-TF

Komplett lagerenhet med insatslager. Flänslagerhus med kvadratisk fläns. Lagerhus av gjutjärn försett med smörjnippel. Insatslager med frikterande tätning av NBR och extra avkastarbricka på båda sidor. Kan förses med ändlock.



Lagerenhet SKF FYTB-TF

Komplett lagerenhet med insatslager. Flänslagerhus med oval fläns. Lagerhus av gjutjärn försett med smörjnippel. Insatslager med frikterande tätning av NBR och extra avkastarbricka på båda sidor.



Lagerenhet SKF SY-TF

Komplett lagerenhet med insatslager. Lagerhus av gjutjärn försett med smörjnippel. Insatslager med frikterande tätning av NBR och extra avkastarbricka på båda sidor. Kan förses med ändlock.

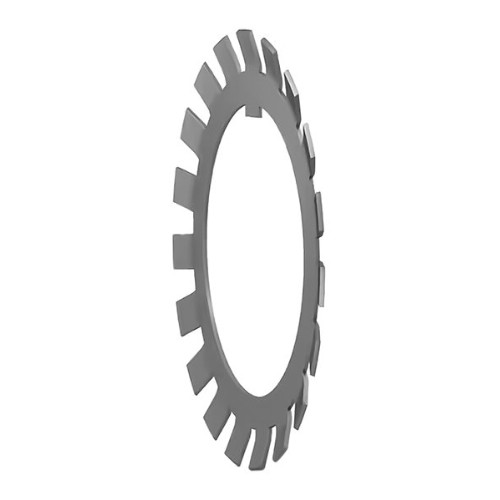

Låsbricka SKF MB

Låsbricka som används för att fixera KM-, KML- och HM-låsmuttrar mot en axel eller klämhylsa för att förhindra att den lossnar. Brickan hakar in i ett kilspår i axeln eller i klämhylsans gänga. Låsmuttern fixeras i sitt läge när någon av brickans flikar böjs in i en av skårorna i låsmutterns ytterkant. Ny låsbricka bör användas varje gång en motsvarande låsmutter monteras.

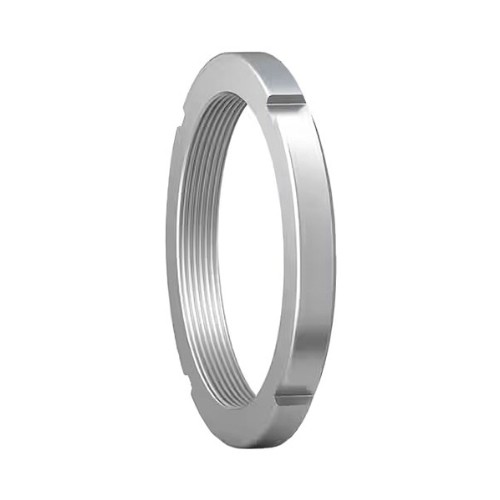

Låsmutter SKF KM

Låsmutter med metrisk gänga. Används för att fixera lager på en axel. Med fyra jämnt fördelade urtag runt omkretsen så att en skruvnyckel kan användas för montering. Muttern måste säkras med en låsbricka för att den inte ska lossna oavsiktligt. Enkel att montera och demontera.



Radialtätning Typ R

Radialtätning Nitril Typ R=CB=BA.



Radialtätning Typ RST

Används för att täta roterande axlar mot omgivningen vid små tryckskillnader. För att få hög driftsäkerhet måste radialtätningarna uppfylla följande kriterier: Damm och smuts får inte tränga in i lagret. Maskinen eller aggregatet ska innehålla smörjolja eller smörjfett.
Temperaturområde: -35°C - +100°C
