Pinnfräsar

Kort introduktion:
Pinnfräsar i solid hårdmetall för varierad fräsbearbetning.

Kategoribeskrivning:
BIG-Gruppens sortiment av pinnfräsar omfattar fräsverktyg i solid hårdmetall för maskinell bearbetning. Produkterna är avsedda för bland annat spårfräsning, rampning och dykfräsning, medan vissa utföranden är inriktade på finbearbetning, medel-finbearbetning, grovfräsning eller högmatningsfräsning. I kategorin finns pinnfräsar med olika antal skär samt korta, medellånga, långa och extra långa utföranden. Det gör att verktyget kan väljas efter den aktuella operationen och åtkomligheten i arbetsstycket.

Flera pinnfräsar har cylindriska skaft enligt DIN 6535, och sortimentet innehåller olika ytbehandlingar, exempelvis blankpolerade, AlTiN-, AlCrN-, TiSiN-, diamant- och Alcrona-belagda utföranden. Vissa varianter är särskilt angivna för aluminium samt även mässing och plast, medan andra är avsedda för låg- till medellegerade eller höglegerade material. Det finns även fräsar med asymmetrisk eller varierad delning, där utformningen enligt produktinformationen bidrar till minskad vibrationsrisk. Vid val av pinnfräs är antal skär, längd, ytbehandling, skaftutförande, bearbetningsmetod och material viktiga faktorer att stämma av mot den aktuella fräsuppgiften.

Användningsområden:
• Spårfräsning.
• Rampning och dykfräsning.
• Finbearbetning, grovfräsning och fleroperationsbearbetning beroende på utförande.

Typiska egenskaper:
• Verktygsmaterial i solid hårdmetall.
• Flera skärutföranden och längder för olika bearbetningsbehov.
• Utföranden med olika ytbehandlingar och skaft enligt DIN 6535.

Vanliga användare:
• CNC-operatörer som utför spår-, ramp- och dykfräsning.
• Verkstäder med maskinell metallbearbetning.
• Tillverkande verksamheter som arbetar med aluminium, mässing, plast eller legerade material.

Relaterade produktområden:
• Radiefräsar.
• Hörnradiefräsar.
• Fasfräsar.

43 Produkter

Sortering:

Filtrera

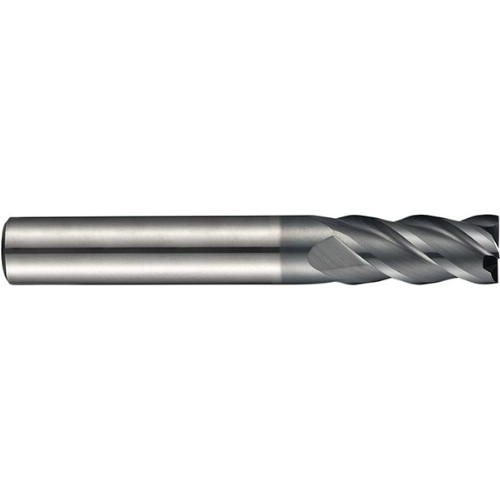

Pinnfräs DORMER S219 HM extra kort AlTiN

S219 4-skäriga spårfräsar, solid hårdmetall, extra kort.
Ytbehandling: AlTiN
Standard: Dormer
Typ: N
Användning: Spårfräsning, Rampning, Dykfräsning
Applikation: Finbearbetning
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 40° rake 3°



Pinnfräs DORMER S225 HM kort AlTiN

S225 6-8 skäriga spårfräsar, solid hårdmetall, kort.
Ytbehandling: AITiN
Standard: Dormer
Typ: N
Användning: Finbearbetning
Applikation: Super finishing
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 50° rake 3°



Pinnfräs DORMER S226 HM lång AlTiN

S226 6-8 skäriga spårfräsar, solid hårdmetall, lång.
Ytbehandling: AITiN
Standard: Dormer
Typ: N
Användning: Finbearbetning
Applikation: Super finishing
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 50° rake 3°



Pinnfräs DORMER S227 HM extra lång AlTiN

S227 6-8 skäriga spårfräsar, solid hårdmetall, extra lång.
Ytbehandling: AITiN
Standard: Dormer
Typ: N
Användning: Finbearbetning
Applikation: Super finishing
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 50° rake 3°



Pinnfräs DORMER S260 HM kort AlCrN

S260 4-skärig pinnfräs, solid hårdmetall.
Ytbehandling: AlCrN
Standard: Dormer
Typ: N
Spårutförande: 4-skärig, Assymetrisk delning
Applikation: Medel-finbearbetning
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 40° rake 4°
Användning: Spårfräsning, rampning, dykfräsning i höglegerade material. Assymetrisk delning på skären gör att risken för vibrationer minskar avvsevärt.



Pinnfräs DORMER S525 HM kort TiSiN

S525 6-8 skäriga pinnfräsar, solid hårdmetall, kort.
Ytbehandling: TiSiN
Standard: Dormer
Typ: N
Användning: Finbearbetning
Applikation: Super finishing
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 50° rake -26°



Pinnfräs DORMER S526 HM lång TiSiN

S526 6-8 skäriga pinnfräsar, solid hårdmetall, lång.
Ytbehandling: TiSiN
Standard: Dormer
Typ: N
Användning: Finbearbetning
Applikation: Super finishing
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 50° rake -26°



Pinnfräs DORMER S527 HM extra lång TiSiN

S527 6-8 skäriga pinnfräsar, solid hårdmetall, extra lång.
Ytbehandling: TiSiN
Standard: Dormer
Typ: N
Användning: Finbearbetning
Applikation: Super finishing
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 50° rake -26°



Pinnfräs DORMER S536 HM extra kort TiSiN

S536 4-6 skärig högmatningsfräs, solid hårdmetall, extra kort.
Ytbehandling: TiSiN
Standard: Dormer
Typ: N
Användning: Finbearbetning
Applikation: Convex
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 25° rake 0°



Pinnfräs DORMER S610 HM kort

S610 2-skärig pinnfräs, solid hårdmetall, kort.
Ytbehandling: Polished
Diametertolerans: h9
Typ: N
Spiralvinkel: Helix 30° rake 20°
Standard: Dormer
Skaft: DIN 6535 HA
Applikation: Spårfräsning
Användningsområde: Spårfräsning, rampning, dykfräsning. Främst för aluminium men även mässing och plast.



Pinnfräs DORMER S611 HM kort

S611 2-Skäriga pinnfräsar solid hårdmetall, kort.
Ytbehandling: Polished
Diametertolerans: h9
Typ: W
Spiralvinkel: Helix 30° rake 20°
Standard: Dormer
Skaft: DIN 6535 HA
Applikation: Spårfräsning
Användningsområde: Spårfräsning, rampning, dykfräsning. Främst för aluminium men även mässing och plast.



Pinnfräs DORMER S612 HM kort Diamond

S612 2-skärig pinnfräs, solid hårdmetall, kort.
Ytbehandling: Diamond
Standard: Dormer
Typ: N
Spårutförande: 2-skärig
Användning: Spårfräsning, rampning, dykfräsning
Applikation: Finbearbetning
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 40° rake 10°



Pinnfräs DORMER S637 HM medellång

S637 1-Skäriga pinnfräsar solid hårdmetall, medellång.
Ytbehandling: Polished
Diametertolerans: h9
Typ: W
Spiralvinkel: Helix 25° rake 20°
Standard: Dormer
Skaft: DIN 6535 HA
Applikation: Spårfräsning
Användningsområde: Spårfräsning, rampning, dykfräsning. Främst för aluminium men även mässing och plast.



Pinnfräs DORMER S638 HM extra kort

S638 2-skärig pinnfräs, solid hårdmetall, extra kort.
Ytbehandling: Polished
Diametertolerans: h9
Typ: W
Spiralvinkel: Helix 30° rake 20°
Standard: Dormer
Skaft: DIN 6535 HA
Applikation: Spårfräsning
Användningsområde: Spårfräsning, rampning, dykfräsning. Främst för aluminium men även mässing och plast.



Pinnfräs DORMER S710 HM kort AlCrN

S710 2-skärig pinnfräs, solid hårdmetall, kort.
Ytbehandling: AlCrN
Standard: Dormer
Typ: N
Spårutförande: 2-skärig
Användning: Spårfräsning, rampning, dykfräsning
Applikation: Spårfräsning
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 40° rake 10°



Pinnfräs DORMER S713 HM kort AlCrN

S713 3-skärig pinnfräs, solid hårdmetall, kort.
Ytbehandling: AlCrN
Standard: Dormer
Typ: N
Spårutförande: 3-skärig
Användning: Spårfräsning, rampning, dykfräsning
Applikation: Spårfräsning
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 40° rake 10°



Pinnfräs DORMER S714 HM lång AlCrN

S714 3-skärig pinnfräs, solid hårdmetall, lång.
Ytbehandling: AlCrN
Standard: Dormer
Typ: N
Spårutförande: 3-skärig
Användning: Spårfräsning, rampning, dykfräsning
Applikation: Spårfräsning
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 40° rake 10°



Pinnfräs DORMER S715 HM extra lång AlCrN

S715 3-skärig pinnfräs, solid hårdmetall, extra lång.
Ytbehandling: AlCrN
Standard: Dormer
Typ: N
Spårutförande: 3-skärig
Användning: Spårfräsning, rampning, dykfräsning
Applikation: Spårfräsning
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 40° rake 10°



Pinnfräs DORMER S716 HM kort AlCrN

S716 4-skärig pinnfräs, solid hårdmetall, kort.
Ytbehandling: AlCrN
Standard: Dormer
Typ: N
Spårutförande: 4-skärig
Användning: Spårfräsning, rampning, dykfräsning
Applikation: Finbearbetning
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 40° rake 10°



Pinnfräs DORMER S717 HM lång AlCrN

S717 4-skärig pinnfräs, solid hårdmetall, lång.
Ytbehandling: AlCrN
Standard: Dormer
Typ: N
Spårutförande: 4-skärig
Användning: Spårfräsning, rampning, dykfräsning
Applikation: Finbearbetning
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 40° rake 10°



Pinnfräs DORMER S718 HM extra lång AlCrN

S7178 4-skärig pinnfräs, solid hårdmetall, extra lång.
Ytbehandling: AlCrN
Standard: Dormer
Typ: N
Spårutförande: 4-skärig
Användning: Spårfräsning, rampning, dykfräsning
Applikation: Finbearbetning
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 40° rake 10°



Pinnfräs DORMER S761 HM kort AlCrN

S761 4-skärig pinnfräs, solid hårdmetall.
Ytbehandling: AlCrN
Standard: Dormer
Typ: N
Spårutförande: 4-skärig, Assymetrisk delning
Applikation: Medel-finbearbetning
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix 40° rake 10°
Användning: Spårfräsning, rampning, dykfräsning i låg-medel legerade material. Assymetrisk delning på skären gör att risken för vibrationer minskar avvsevärt.



Pinnfräs DORMER S765 HM kort AlCrN

S765 4-skäriga spåndelande pinnfräsar solid hårdmetall (HM) kort.
Ytbehandling: AlCrN
Diametertolerans: h9
Spiralvinkel: helix 40° rake 10°
Spårutförande: 4-skärig different pitch
Applikation: Grovfräsning
Skaft: DIN 6535 HA
Användningsområde: För spårfräsning, rampning.



Pinnfräs DORMER S766 HM kort TiSiN

S766 4-skärig pinnfräs, solid hårdmetall, kort.
Ytbehandling: TiSiN
Standard: Dormer
Typ: N
Spårutförande: 4-skärig different pitch
Användning: Spårfräsning, rampning, dykfräsning
Applikation: Multioperation
Skaft: DIN 6535 HA
Diametertolerans: h9
Spiralvinkel: Helix ° unequal rake 10°



Pinnfräs DORMER S802HA HM kort Alcrona

S802HA 2-skäriga spårfräsar, solid hårdmetall, extra kort, spectrum.
Ytbehandling: Alcrona
Standard: DIN 6527
Typ: N
Användning: Spårfräsning, Rampning, Dykfräsning
Applikation: Kilspårsfräsning P9
Skaft: DIN 6535 HA
Spiralvinkel: Helix 30°



Pinnfräs DORMER S802HB HM kort Alcrona

S802HB 2-skäriga spårfräsar, solid hårdmetall, extra kort, spectrum.
Ytbehandling: Alcrona
Standard: DIN 6527
Typ: N
Användning: Spårfräsning, Rampning, Dykfräsning
Applikation: Kilspårsfräsning P9
Skaft: DIN 6535 HB
Spiralvinkel: Helix 30°



Pinnfräs DORMER S803HA HM kort Alcrona

S803HA 3-skäriga spårfräsar, solid hårdmetall, extra kort, spectrum.
Ytbehandling: Alcrona
Standard: DIN 6527
Typ: N
Användning: Spårfräsning, Rampning, Dykfräsning
Applikation: Kilspårsfräsning P9
Skaft: DIN 6535 HA
Spiralvinkel: Helix 30°



Pinnfräs DORMER S803HB HM kort Alcona

S803HB 3-skäriga spårfräsar, solid hårdmetall, extra kort, spectrum.
Ytbehandling: Alcrona
Standard: DIN 6527
Typ: N
Användning: Spårfräsning, Rampning, Dykfräsning
Applikation: Kilspårsfräsning P9
Skaft: DIN 6535 HB
Spiralvinkel: Helix 30°



Pinnfräs DORMER S804HA HM kort Alcrona

S804HA 4-skäriga spårfräsar, solid hårdmetall extra kort, spectrum.
Ytbehandling: Alcrona
Standard: DIN 6527
Typ: N
Användning: Spårfräsning, Rampning, Dykfräsning
Applikation: Finbearbetning
Skaft: DIN 6535 HA
Diametertolerans: h10
Spiralvinkel: Helix 35°



Pinnfräs DORMER S804HB HM kort Alcrona

S804HB 4-skäriga spårfräsar, ändskärande, solid hårdmetall, extra kort, spectrum.
Ytbehandling: Alcrona
Standard: DIN 6527
Typ: N
Användning: Spårfräsning, Rampning, Dykfräsning
Applikation: Finbearbetning
Skaft: DIN 6535 HB
Diametertolerans: h10
Spiralvinkel: Helix 35°



Pinnfräs DORMER S812HA HM kort Alcrona

S812HA 2-skäriga spårfräsar, solid hårmetall, kort, spectrum.
Ytbehandling: Alcrona
Standard: DIN 6527
Typ: N
Användning: Spårfräsning, Rampning, Dykfräsning
Applikation: Kilspårsfräsning P9
Skaft: DIN 6535HA
Spiralvinkel: Helix 30°



Pinnfräs DORMER S812HB HM kort Alcrona

S812HB 2-skäriga spårfräsar, solid hårdmetall, kort, spectrum.
Ytbehandling: Alcrona
Standard: DIN 6527
Typ: N
Användning: Spårfräsning, Rampning, Dykfräsning
Applikation: Kilspårsfräsning P9
Skaft: DIN 6535 HB
Spiralvinkel: Helix 30°



Pinnfräs DORMER S813HA HM kort Alcrona

S813HA 3-skäriga spårfräsar, solid hårdmetall, kort, spectrum.
Ytbehandling: Alcrona
Standard: DIN 6527
Typ: N
Användning: Spårfräsning, Rampning, Dykfräsning
Applikation: Kilspårsfräsning P9
Skaft: DIN 6535 HA
Spiralvinkel: Helix 30°



Pinnfräs DORMER S813HB HM kort Alcrona

S813HB 3-skäriga spårfräsar, solid hårdmetall, kort, spectrum.
Ytbehandling: Alcrona
Standard: DIN 6527
Typ: N
Användning: Spårfräsning, Rampning, Dykfräsning
Applikation: Kilspårsfräsning P9
Skaft: DIN 6535 HB
Spiralvinkel: Helix 30°



Pinnfräs DORMER S814HA HM kort Alcrona

S814HA 4-skäriga spårfräsar, ändskärande, solid hårdmetall, kort, spectrum.
Ytbehandling: Alcrona
Standard: DIN 6527
Typ: N
Användning: Spårfräsning, Rampning, Dykfräsning
Applikation: Finbearbetning
Skaft: DIN 6535 HA
Diametertolerans: h10
Spiralvinkel: Helix 35°



Pinnfräs DORMER S814HB HM kort Alcrona

S814HB 4-skäriga spårfräsar, ändskärande, solid hårdmetall, kort, spectrum.
Ytbehandling: Alcrona
Standard: DIN 6527
Typ: N
Användning: Spårfräsning, Rampning, Dykfräsning
Applikation: Finbearbetning
Skaft: DIN 6535 HB
Diametertolerans: h10
Spiralvinkel: Helix 35°



Pinnfräs DORMER S823 HM kort Alcrona

3-skärig spårfräs, solid hårdmetall, medellång
Ytbehandling: Alcrona
Standard: DORMER
Typ: N
Skaft: DIN 6535 HA
Spiralvinkel: Helix 28°
Användning: Spårfräsning, rampning, dykfräsning i dom flesta material
Applikation: Kilspårsfräsning P9



Pinnfräs DORMER S902 HM lång

S902 2-skäriga pinnfräsar solid hårdmetall (HM) medellång.
Ytbehandling: Blank.
Diametertolerans: h10.
Spårutförande: Helix 25°.
Verktygsmaterial: Hårdmetall.
Skaft: Cylindriskt skaft enligt DIN 6535 HA.
Användningsområde: För spårfräsning, rampning och dykfräsning i de flesta material.
Dormer standard.



Pinnfräs DORMER S903 HM kort

S903 3-skäriga pinnfräsar solid hårdmetall (HM) medellång.
Ytbehandling: Blank.
Diametertolerans: h10.
Spårutförande: Helix 30°.
Verktygsmaterial: Hårdmetall.
Skaft: Cylindriskt skaft enligt DIN 6535 HA.
Användningsområde: För spårfräsning, rampning och dykfräsning i de flesta material.
Dormer standard.



Pinnfräs DORMER S904 HM lång

S904 4-skäriga pinnfräsar solid hårdmetall (HM) meddellång
Ytbehandling: Blank
Diametertolerans: h12
Spårutförande: 30° högerspiral
Hårdmetallsort: K10 Micrograin.
Skaft: Cylindriskt skaft enligt DIN 6535 HA
Användningsområde: För spårfräsning, rampning och dykfräsning i en mängd olika material.
