Maskinskruvstycken, Maskinspännverktyg

Specialformade spännbrickor.
Nr 6319 C: Konvex undersida.
Nr 6319 D: Konvex innerkant 120°. Mellanläggsbricka.
Nr 6319 G: Koniskt avfasad innerkant 120°. Dimensioner enligt DIN 6319.

Stansade, planpressade och härdade. Bruten kant.

Av polerat stål. Sättes på spännklovens skruv. Underlättar och ökar snabbheten vid täta växlingar av arbetsstycke. Härdad gänga. Genomgående hål för långa skruvar. Ställbart vred för trånga utrymmen. Passar spännjärn 6314 V, 6316 V och 6321 storlek M 12 och M 16.

Kraftig konstruktion, optimala fastsättningsmöjligheter, långa styrningar i hela spännområdet. 2 st prismatiska backar med ansatser.

Extra starkt maskinskruvstycke för pelarborrmaskiner. Tillverkat i gjutjärn med härdade, utbytbara stålbackar. Käftarna är försedda med kontaktytor för fastspänning av tunna föremål samt två vertikala och ett horisontellt prismaspår. Käftarna kan vändas om släta käftar önskas. Inkapslad spindel.

Stabilt maskinskruvstycke med kropp i gjutjärn. Stålbackar med vertikala och horisontella prisma. Avsett för att användas tillsammans med pelarborrmaskiner.

Litet och kompakt maskinskruvstycke med stålkäftar. Finns i tre olika storlekar 80, 100 och 125 mm.

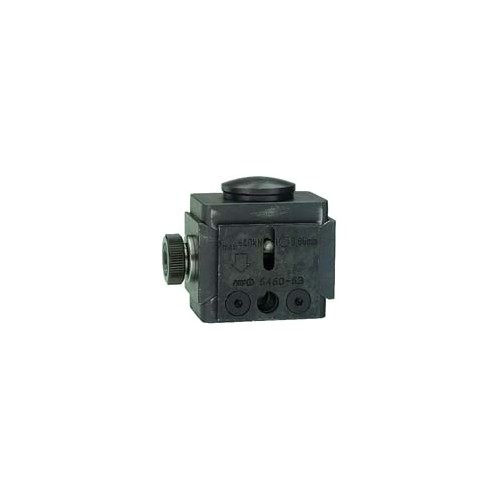

Kompakt modell med inbyggd spindel, skyddad från spån och smuts. Hög spännkraft genom precisionslagrad spindel. Av stålgjutgods. Med vändbara backar, en sida slät - andra sidan räfflad. Fräst och förborrad för spårklack 20 mm x M6.
Spännkraft:
RS-1: 18 kN
RS-2: 25 kN
RS-3: 35 kN
RS-4: 45 kN
RS-5: 55 kN

Av normaliserat stål. Hållfasthetsklass 10.
Nr 6330 B: Standardmutter. Med den plana sidan användbar till härdade brickor 6340.
Nr 6331: Flänsmutter.
Nr 6334: Förlängningsmutter. Med båda ändar plana och med normerad fas. Hållfasthetsklasser på uppspänningsskruvar och muttrar enligt DIN 267 (och motsv. ISO)

Mässingfolie på rulle. Används för underlägg, uppriktning, justering, utjämning, installation etc. Levereras i plastbox.
Hållfasthet: 450 N/mm².

För placering i T-spår. Främst för små och medelstora maskiner. Härdat och finslipat stål. T-spårbredder med tolerans H8. Ett par anslag placeras i T-spåret och möjliggör snabb placering av arbetsstycket parallellt med maskinbordet. Nominell måttolerans DIN 7168 medium. Toleranstabell för parallellbitar enligt DIN 7168.

Paralellunderläggspar av varmåldrat stål, härdade och parvis finslipade.
DIN 6346 P.

Av slipat härdat stål. Precisionsgrad 1. Levereras i träetui. Avtagbart lock. Dess geometriska egenskaper resulterar i ett fullt utnyttjande av alla dimensioner.

Komplett sats om 14 par parallellbitar. Av härdat och slipat stål. Parvis tolerans enligt IT 5. Basmått tolerans 0.2-0.3 beroende på basmåttets storlek. Nominell basmåttolerans enligt DIN 7168 medium. Levereras i trälåda med avlyftbart lock. Vikt 11,4 kg. Toleranstabell för parallellbitar enligt DIN 7168. ISI standardtoleranser enligt IT (DIN 7151) för bl.a. parvis måttnoggrannhet på parallellbitar.

I trästativ, av stål, härdad och parvist slipad, planparallell och vinkelbearbetad, precision ± 0,01 mm.

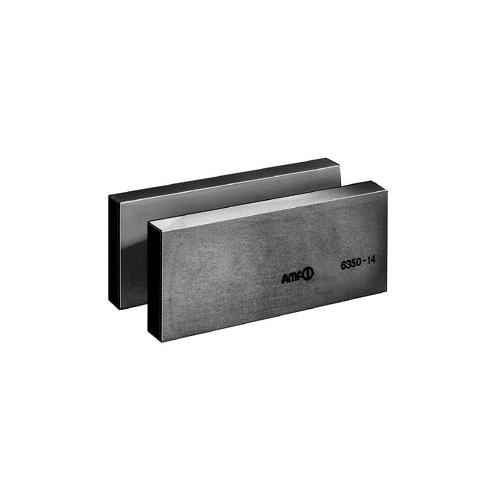

Parallellbitsats med 14 par härdade och slipade parallellbitar med olika höjder. Hårdhet 55-60 HRC. Används för parallellt stöd av föremål i maskindelar eller enheter. Levereras i förvaringslåda av trä. Nominellt mått enligt ISO 2768 M.
Parallellitet: ± 0,005 mm
Längdtolerans: ± 0,02 mm
Breddtolerans: ± 0,02 mm
Höjdtolerans: ± 0,01 mm
Innehåll (HxBxL):
14x10x150 mm
16x10x150 mm
18x10x150 mm
20x10x150 mm
22x10x150 mm
24x10x150 mm
26x10x150 mm
28x10x150 mm
30x10x150 mm
32x10x150 mm
35x10x150 mm
40x10x150 mm
45x10x150 mm
50x10x150 mm

Parallellbitsats med 14 par härdade och slipade parallellbitar med olika höjder. Hårdhet 55-60 HRC. Används för parallellt stöd av föremål i maskindelar eller enheter. Levereras i förvaringslåda av trä. Nominellt mått enligt ISO 2768 M.
Parallellitet: ± 0,005 mm
Längdtolerans: ± 0,02 mm
Breddtolerans: ± 0,02 mm
Höjdtolerans: ± 0,01 mm
Innehåll (HxBxL):
14x3x150 mm
16x3x150 mm
18x3x150 mm
20x3x150 mm
22x3x150 mm
24x3x150 mm
26x3x150 mm
28x3x150 mm
30x3x150 mm
32x3x150 mm
35x3x150 mm
40x3x150 mm
45x3x150 mm
50x3x150 mm

Parallellbitsats med 14 par härdade och slipade parallellbitar med olika höjder. Hårdhet 55-60 HRC. Används för parallellt stöd av föremål i maskindelar eller enheter. Levereras i förvaringslåda av trä. Nominellt mått enligt ISO 2768 M.
Parallellitet: ± 0,005 mm
Längdtolerans: ± 0,02 mm
Breddtolerans: ± 0,02 mm
Höjdtolerans: ± 0,01 mm
Innehåll (HxBxL):
14x5x150 mm
16x5x150 mm
18x5x150 mm
20x5x150 mm
22x5x150 mm
24x5x150 mm
26x5x150 mm
28x5x150 mm
30x5x150 mm
32x5x150 mm
35x5x150 mm
40x5x150 mm
45x5x150 mm
50x5x150 mm

Modell "Herkules". För enkel riggning av tunga arbetsstycken. Med slipat konvext toppstycke som är justerbart i höjdled till 0,1 mm intervall medelst ställskruv. Av stål - brunerad.

Av oljebeständigt gummi. För placering på spännskruvarna för att skona ömtåliga arbetsstycken.

Motsvarar modell 6800 med kraftig låsmekanism för att motverka öppnande vid exempelvis kraftiga vibrationer eller ofrivilliga påfrestningar av arbetsstycket.
Låser både i stängt och öppet läge.

Arbetar enligt knäledsprincipen. Med vertikal spännriktning och horisontell fästplatta. Självlåsande. Plastklätt handtag. Förzinkad.
Typ NI: I rostfritt utförande, lämpade för applikationer i process-, offshore- och livsmedelsindustri. Antimagnetisk, korrosions- och syrabeständig.

Motsvarar modell 6802 med kraftig låsmekanism för att motverka öppnande vid exempelvis kraftiga vibrationer eller ofrivilliga påfrestningar av arbetsstycket.
Låser både i stängt och öppet läge.

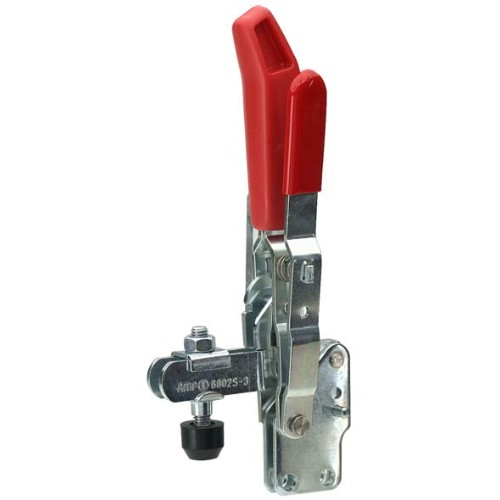

Arbetar enligt knäledsprincipen. Med vertikal spännriktning och vertikal fästplatta. Självlåsande. Plastklätt handtag. Förzinkade.

Motsvarar modell 6803 med kraftig låsmekanism för att motverka öppnande vid exempelvis kraftiga vibrationer eller ofrivilliga påfrestningar av arbetsstycket.
Låser både i stängt och öppet läge.

Arbetar enligt knäledsprincipen. Med vertikal spännriktning och vertikalt vinklad fästplatta. Självlåsande. Plastklätt handtag. Förzinkad.

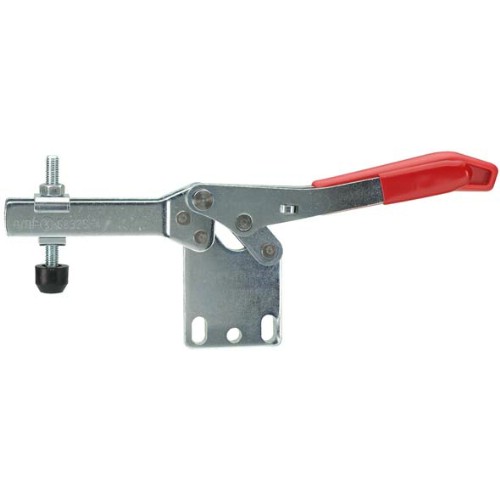

Arbetar enligt knäledsprincipen. Med vågrät spännriktning och horisontell fästplatta. Självlåsande. Plastklätt handtag. Förzinkad.
Storlek 0-3 kan på särskild beställning erhållas i rostfritt utförande som är antimagnetisk, korrosions- och syrabeständig.

Motsvarar modell 6830 med kraftig låsmekanism för att motverka öppnande vid exempelvis kraftiga vibrationer eller ofrivilliga påfrestningar av arbetsstycket. Låser både i stängt och öppet läge.

Motsvarar modell 6832 med kraftig låsmekanism för att motverka öppnande vid exempelvis kraftiga vibrationer eller ofrivilliga påfrestningar av arbetsstycket. Låser både i stängt och öppet läge.

Arbetar enligt knäledsprincipen. Med vertikal spännriktning och vertikal fästplatta. Självlåsande. Plastklätt handtag. Förzinkad.

Arbetar enligt knäledsprincipen. Med vertikal spännriktning och vertikalt vinklad fästplatta. Plastklätt handtag. Förzinkad.

Med lång slaglängd. Med horisontell spänn/drag riktning med horisontell fästplatta. Fästplattan kan demonteras och spännarmen kan skild från fästplattan inmonteras i olika fixtur och spännobjekt etc. Förzinkad. Plastklätt handtag.
Typ NI: I rostfritt utförande, lämpade för applikationer i process-, offshore- och livsmedelsindustri. Antimagnetisk, korrosions- och syrabeständig.

Med lång slaglängd. Med horisontell spänn/drag riktning och horisontell fästplatta. Spännkropp av aducergods. Plastklätt handtag. Förzinkad.

Arbetar enligt knäledsprincipen. Med horisontellt arbetande krok för förslutning och dragmoment. Horisontell fästplatta. Plastklätt handtag. Förzinkad.
Typ NI: I rostfritt utförande, lämpade för applikationer i process-, offshore- och livsmedelsindustri. Antimagnetisk, korrosions- och syrabeständig.

Med horisontellt arbetande bygel för förslutnings- och dragmoment. Med horisontell fästplatta. Plastklätt handtag. Förzinkad. Komplett med mothåll.
Typ NI: I rostfritt utförande lämplig för applikationer i process-, offshore- och livsmedelsindustri. Antimagnetisk, korrosions- och syrabeständig

Med vertikalt arbetande bygel för förslutnings och drag moment. Med horisontell fästplatta. Plastklätt handtag. Förzinkad. Komplett med mothåll.
Kan på särskild beställning erhållas i rostfritt utförande som är antimagnetisk, korrosions- och syrabeständig.

Kraftig förslutningsspännare med horisontell spännriktning. I aducergjutgods med mothåll i stålgjutgods. Brunerad med bygel i seghärdat stål. Komplett med mothåll.

Tryck- och dragspännare med horisontal arbetsriktning. Med tryckskruv och skyddshuv. Cylinder med två slangnipplar G (R) 1/8 , för 4 mm invändig slangdiameter.

För fastspänning på maskinbord. Steglöst ställbar höjd. Svängbar runt spännskruven. Ledbar spännback. Självlåsande. Tumreglerad lossning.

Snabbspännare för vertikal spännkraft upp till 1100 N. Flera hål i fästplattan för snabb och säker montering. Vinklad vertikal fästplatta. Tvåkomponentshandtag.
