Roterande filar hårdmetall

Gradning av kanter, planing av ytor. DIN: ZYA.
A: Cylindrisk form
Tandning: F = Fin, M = Medium, C = Grov.
Efter skaftdiameter i modellbeteckningen anges typ av huggning X, D och eventuell ändgrad E.
X = X-cut
D = diamant
E = ändgrad
Rek. varvtal, för respektive diameter. (Beroende på material och tandning)
3 mm 40000-100000 varv/min.
6 mm 25000-70000 varv/min.
8 mm 20000-50000 varv/min.
10 mm 17000-40000 varv/min.
12 mm 15000-35000 varv/min.
16 mm 12000-30000 varv/min.

För planing av ytor med formade anslutningar samt upptagning av smörjspår. Verktyget har cylindrisk form med rundad topp och är utformat för noggrann, effektiv och tillförlitlig bearbetning.

• Form (C): Cylindrisk form med rundad topp.
• Tandning: F = fin, M = medium, C = grov.
• Huggning: Efter skaftdiametern i modellbeteckningen anges typ av huggning: X = X-cut och D = diamant.

Rekommenderat varvtal per diameter
Varvtalet anpassas efter material och vald tandning för bästa resultat, kvalitet och livslängd.

• 3 mm: 40 000–100 000 varv/min
• 6 mm: 25 000–70 000 varv/min
• 8 mm: 20 000–50 000 varv/min
• 10 mm: 17 000–40 000 varv/min
• 12 mm: 15 000–35 000 varv/min
• 16 mm: 12 000–30 000 varv/min

Avgradning av svetsfogar och hål. Upptagning av smörjspår.
D: Kulform
Tandning: F = Fin, M = Medium, C = Grov
Efter skaftdiameter i modellbeteckningen anges typ av huggning X.
X = X-cut
Rek. varvtal, för respektive diameter. (Beroende på material och tandning)
3 mm 40000-100000 varv/min.
6 mm 25000-70000 varv/min.
8 mm 20000-50000 varv/min.
10 mm 17000-40000 varv/min.
12 mm 15000-35000 varv/min.
16 mm 12000-30000 varv/min.

Formning och avgradning i t ex cylinderblock och verktyg med komplicerat rundade former.
E: Oval form.
Tandning: F = Fin, M = Medium, C = Grov
Efter skaftdiameter i modellbeteckningen anges typ av huggning X.
X = X-cut
Rek.varvtal, för respektive diameter. (Beroende på material och tandning)
3 mm 40000-100000 varv/min.
6 mm 25000-70000 varv/min.
8 mm 20000-50000 varv/min.
10 mm 17000-40000 varv/min.
12 mm 15000-35000 varv/min.
16 mm 12000-30000 varv/min.

Avgradning och formbearbetning. Ger bättre åtkomlighet genom sin väl avvägda form.
F: Spetsad form, rundad topp.
Tandning: F = Fin, M = Medium, C = Grov
Efter skaftdiameter i modellbeteckningen anges typ av huggning X.
X = X-cut
Rek. varvtal, för respektive diameter. (Beroende på material och tandning)
3 mm 40000-100000 varv/min.
6 mm 25000-70000 varv/min.
8 mm 20000-50000 varv/min.
10 mm 17000-40000 varv/min.
12 mm 15000-35000 varv/min.
16 mm 12000-30000 varv/min.

Ger god åtkomlighet i spår och innerhörn genom sin spetsiga form.
G: Spetsad form.
Tandning: F = Fin, M = Medium, C = Grov.
Efter skaftdiameter i modellbeteckningen anges typ av huggning X.
X = X-cut
Rek. varvtal, för respektive diameter. (Beroende på material och tandning)
3 mm 40000-100000 varv/min.
6 mm 25000-70000 varv/min.
8 mm 20000-50000 varv/min.
10 mm 17000-40000 varv/min.
12 mm 15000-35000 varv/min.
16 mm 12000-30000 varv/min.

Gradning av storbukiga ytor och invändigt i rör.
H: Flam form.
Tandning: F = Fin, M = Medium, C = Grov.
Efter skaftdiameter i modellbeteckningen anges typ av huggning X.
X = X-cut
Rek. varvtal, för respektive diameter. (Beroende på material och tandning)
6 mm 25000-70000 varv/min.
10 mm 17000-40000 varv/min.
12 mm 15000-35000 varv/min.
16 mm 12000-30000 varv/min.

För brytning av kanter i 30° faser.
J: Konisk form 60°.
Tandning: F = Fin, M = Medium, C = Grov.
Rek. varvtal, för respektive diameter. (Beroende på material och tandning)
6 mm 25000-70000 varv/min.
10 mm 17000-40000 varv/min.
12 mm 15000-35000 varv/min.
16 mm 12000-30000 varv/min.

För brytning av kanter i 45° faser.
K: Konisk form 90°.
Tandning: F = Fin, M = Medium, C = Grov.
Rek. varvtal, för respektive diameter. (Beroende på material och tandning)
6 mm 25000-70000 varv/min.
10 mm 17000-40000 varv/min.
12 mm 15000-35000 varv/min.
16 mm 12000-30000 varv/min.

För arbeten på svåråtkomliga ställen med runda hörn.
L: Konisk form, rundad topp.
Tandning: F = Fin, M = Medium, C = Grov.
Efter skaftdiameter i modellbeteckningen anges typ av huggning X.
X = X-cut
Rek. varvtal, för respektive diameter. (Beroende på material och tandning)
10 mm 17000-40000 varv/min.
12 mm 15000-35000 varv/min.
16 mm 12000-30000 varv/min.

Gradning av hål och smala spalter, god åtkomlighet.
M: Konisk form, spetsad topp
Tandning: F = Fin, M = Medium, C = Grov.
Efter skaftdiameter i modellbeteckningen anges typ av huggning X och D.
X = X-cut
D = diamant
Rek. varvtal, för respektive diameter. (Beroende på material och tandning)
3 mm 40000-100000 varv/min
6 mm 25000-70000 varv/min.
10 mm 17000-40000 varv/min.
12 mm 15000-35000 varv/min.
16 mm 12000-30000 varv/min.

Gradning av hål och smala spalter, god åtkomlighet. DIN: WKN.
N: Omvänd konisk form.
Tandning: F = Fin, M = Medium, C = Grov.
Efter skaftdiameter i modellbeteckningen anges typ av huggning X och E.
X = X-cut
E = Ändgrad
Rek. varvtal, för respektive diameter. (Beroende på material och tandning)
3 mm 40000-100000 varv/min.
6 mm 25000-70000 varv/min.
12 mm 15000-35000 varv/min.
16 mm 12000-30000 varv/min.

Med speciell skäregg för gradning i aluminium och mjuka metaller.
A: Cylindrisk form
Använd vax för att underlätta spånavgången!
Efter skaftdiameter i modellbeteckningen anges eventuell ändgrad E
Tandning: AL = AL-cut
Rek. varvtal, för respektive diameter. (Beroende på material och tandning)
6 mm 25000-70000 varv/min.
12 mm 15000-35000 varv/min.

Med speciell skäregg för gradning i aluminium och mjuka metaller.
C: Cylindrisk form, rundad topp
Använd vax för att underlätta spånavgången!
Tandning: AL = AL-cut
Rek. varvtal, för respektive diameter. (Beroende på material och tandning)
6 mm 25000-70000 varv/min.
12 mm 15000-35000 varv/min.

Med speciell skäregg för gradning i aluminium och mjuka metaller.
D: Kulform.
Använd vax för att underlätta spånavgången!
Tandning: AL = AL-cut
Rek. varvtal, för respektive diameter. (Beroende på material och tandning)
12 mm 15000-35000 varv/min.

Med speciell skäregg för gradning i aluminium och mjuka metaller.
F: Spetsad form, rundad topp.
Använd vax för att underlätta spånavgången!
Tandning: AL = AL-cut
Rek. varvtal, för respektive diameter. (Beroende på material och tandning)
6 mm 25000-70000 varv/min.
12 mm 15000-35000 varv/min.

Med speciell skäregg för gradning i aluminium och mjuka metaller.
L: Konisk form, rundad topp.
Använd vax för att underlätta spånavgången!
Tandning: AL = AL-cut
Rek. varvtal, för respektive diameter. (Beroende på material och tandning)
12 mm 15000-35000 varv/min.

Roterande fil för däckreparationer.
Max. 1500 varv/min.
*= Med triangulärt skaft.

Roterande hårdmetallfil för universell användning. För gradning, bearbetning av konturer, fasning och rundning av kanter, utjämning av svetsfogar, putsning av gjutgods och förändring av geometrier. För stål, stålgjutgods, rostfritt stål, icke-järn-metaller och gjutjärn.
Form ZYA: Cylindrisk form.
Tandningar:
Z3 Plus: Grovavverkning, universell användning.
Z4: Grovavverkning, trubbiga spånor, bra på rostfritt.

Roterande hårdmetallfil för universell användning. För gradning, bearbetning av konturer, fasning och rundning av kanter, utjämning av svetsfogar, putsning av gjutgods och förändring av geometrier. För stål, stålgjutgods, rostfritt stål, icke-järn-metaller och gjutjärn.
Form ZYAS: Cylindrisk form, med ändskär.
Tandningar:
Z3 Plus: Grovavverkning, universell användning.
Z4: Grovavverkning, trubbiga spånor, bra på rostfritt.
Z5: Bra ytfinhet.

Roterande hårdmetallfil för universell användning. För gradning, bearbetning av konturer, fasning och rundning av kanter, utjämning av svetsfogar, putsning av gjutgods och förändring av geometrier. För stål, stålgjutgods, rostfritt stål, icke-järn-metaller och gjutjärn.

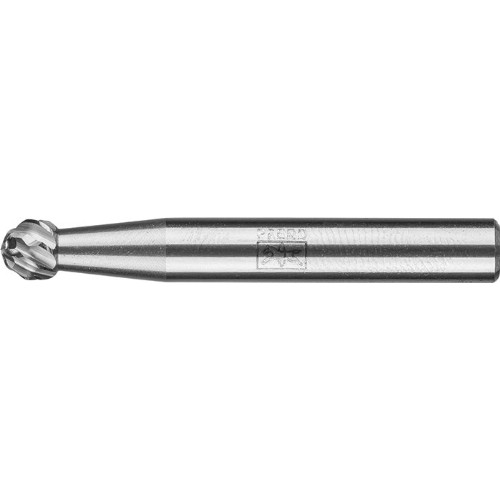

Form KUD: Kulform.
Tandningar:
Z3: Hög avverkning. Bra ytfinhet.
Z3 Plus: Grovavverkning, universell användning.
Z4: Grovavverkning, trubbiga spånor, bra på rostfritt.
Z5: Bra ytfinhet.

Roterande hårdmetallfil för universell användning. För gradning, bearbetning av konturer, fasning och rundning av kanter, utjämning av svetsfogar, putsning av gjutgods och förändring av geometrier. För stål, stålgjutgods, rostfritt stål, icke-järn-metaller och gjutjärn.
Form WRC: Cylindrisk med rundad topp.
Tandningar:
Z3: Hög avverkning. Bra ytfinhet.
Z3 Plus: Grovavverkning, universell användning.
Z4: Grovavverkning, trubbiga spånor, bra på rostfritt.
Z5: Bra ytfinhet.

Roterande hårdmetallfil för universell användning. För gradning, bearbetning av konturer, fasning och rundning av kanter, utjämning av svetsfogar, putsning av gjutgods och förändring av geometrier. För stål, stålgjutgods, rostfritt stål, icke-järn-metaller och gjutjärn.
Form B: Flamformad.
Tandningar:
Z3 Plus: Grovavverkning, universell användning.

Roterande hårdmetallfil för universell användning. För gradning, bearbetning av konturer, fasning och rundning av kanter, utjämning av svetsfogar, putsning av gjutgods och förändring av geometrier. För stål, stålgjutgods, rostfritt stål, icke-järn-metaller och gjutjärn.
Form SPG: Spetsformad.
Tandningar:
Z3 Plus: Grovavverkning, universell användning.
Z4: Grovavverkning, trubbiga spånor, bra på rostfritt.

Roterande hårdmetallfil för universell användning. För gradning, bearbetning av konturer, fasning och rundning av kanter, utjämning av svetsfogar, putsning av gjutgods och förändring av geometrier. För stål, stålgjutgods, rostfritt stål, icke-järn-metaller och gjutjärn.
Form KEL: Konisk med rundad topp.
Tandningar:
Z3 Plus: Grovavverkning, universell användning.
Z4: Grovavverkning, trubbiga spånor, bra på rostfritt.

Roterande hårdmetallfil för universell användning. För gradning, bearbetning av konturer, fasning och rundning av kanter, utjämning av svetsfogar, putsning av gjutgods och förändring av geometrier. För stål, stålgjutgods, rostfritt stål, icke-järn-metaller och gjutjärn.
Form SKM: Konisk med planad spets.
Tandningar:
Z3: Grovavverkning, bra ytfinhet.
Z3 Plus: Grovavverkning, universell användning.
Z4: Grovavverkning, trubbiga spånor, bra på rostfritt.
Z5: Fin avverkning av gjutjärn, stål < 60 HRC, rostfritt stål (INOX) och varmhållfasta material som nickel- och koboltbaserade legeringar.

Roterande hårdmetallfil för universell användning. För gradning, bearbetning av konturer, fasning och rundning av kanter, utjämning av svetsfogar, putsning av gjutgods och förändring av geometrier. För stål, stålgjutgods, rostfritt stål, icke-järn-metaller och gjutjärn.
Form RBF: Spetsform med rundad topp.
Tandningar:
Z3: Grovavverkning, bra ytfinhet.
Z3 Plus: Grovavverkning, universell användning.
Z4: Grovavverkning, trubbiga spånor, bra på rostfritt.

Roterande hårdmetallfil för universell användning. För gradning, bearbetning av konturer, fasning och rundning av kanter, utjämning av svetsfogar, putsning av gjutgods och förändring av geometrier. För stål, stålgjutgods, rostfritt stål, icke-järn-metaller och gjutjärn.
Form TRE: Oval form.
Tandningar:
Z3 Plus: Grovavverkning, universell användning.
Z4: Grovavverkning, trubbiga spånor, bra på rostfritt.

Roterande hårdmetallfil för universell användning. För tillverkning och bearbetning av prismaformade spår. Tandning på periferin, 90° symmetrisk, spetsig avslutning. För stål, stålgjutgods, rostfritt stål, icke-järn-metaller och gjutjärn.
Form N: Skivformad.

Sats med roterande hårdmetallfilar i 3 delar. Diameter 6 mm, skaft 6 mm och tandning Allround (krysstandad). Hög avverkning i gjutjärn, stål, rostfritt stål, nickelbas- och titanlegeringar. Levereras i skyddande plastlåda.
Innehåll:
ZYAS 0616/6 (cylindrisk form med ändskär)
WRC 0616/6 (cylindrisk form med rundad topp)
RBF 0618/6 (spetsform med rundad topp)

Sats med roterande hårdmetallfilar i 5 delar. Diameter 12 mm, skaft 6 mm och tandning Allround (krysstandad). Hög avverkning i gjutjärn, stål, rostfritt stål, nickelbas- och titanlegeringar.
Levereras i skyddande plastlåda med plats för fem ytterligare filar.
Innehåll:
ZYA 1225/6 (cylindrisk form)
KUD 1210/6 (kulformad)
WRC 1225/6 (cylindrisk form med rundad topp)
RBF 1225/6 (spetsform med rundad topp)
SPG 1225/6 (spetsformad med planad spets)

Sats med roterande hårdmetallfilar i 3 delar. Diameter 12 mm, skaft 6 mm och tandning Allround (krysstandad). Hög avverkning i gjutjärn, stål, rostfritt stål, nickelbas- och titanlegeringar. Levereras i skyddande plastlåda.
Innehåll:
ZYAS 1225/6 (cylindrisk form med ändskär)
WRC 1225/6 (cylindrisk form med rundad topp)
RBF 1225/6 (spetsform med rundad topp)

Sats med roterande hårdmetallfilar i 15 delar. Filar med 3 mm skaft och tandning 5. För fin avverkning i gjutjärn, stål, rostfritt stål och varmhållfasta material som nickel- och koboltbaserade legeringar. Ger bra ytfinhet.
Levereras i skyddande plastlåda.
Innehåll:
ZYAS 0210/3, 0313/3, 0607/3, 0613/3 (cylindrisk form, med ändskär)
B 0307/3 (flamformad)
KUD 0403/3 (kulformad)
WRC 0210/3, 0313/3 (cylindrisk form med rundad topp)
SPG 0307/3 (spetsformad med planad spets)
SKM 0613/3 (konisk med planad spets)
RBF 0307/3, 0613/3 (spetsform med rundad topp)
TRE 0307/3, 0610/3 (oval form)
WKN 0307/3 (omvänd konisk form)

Sats med roterande hårdmetallfilar i 5 delar. Diameter 6 mm, skaft 6 mm och tandning 3 Plus (krysstandad). Hög avverkning i gjutjärn, stål, rostfritt stål, nickelbas- och titanlegeringar.
Levereras i skyddande plastlåda med plats för fem ytterligare filar.
Innehåll:
ZYA 0616/6 (cylindrisk form)
KUD 0605/6 (kulformad)
WRC 0616/6 (cylindrisk form med rundad topp)
RBF 0618/6 (spetsform med rundad topp)
SPG 0618/6 (spetsformad med planad spets)

Sats med roterande hårdmetallfilar i 5 delar. Diameter 12 mm, skaft 6 mm och tandning 3 Plus (krysstandad). Hög avverkning i gjutjärn, stål, rostfritt stål, nickelbas- och titanlegeringar.
Levereras i skyddande plastlåda med plats för fem ytterligare filar.
Innehåll:
ZYA 1225/6 (cylindrisk form)
KUD 1210/6 (kulformad)
WRC 1225/6 (cylindrisk form med rundad topp)
RBF 1225/6 (spetsform med rundad topp)
SPG 1225/6 (spetsformad med planad spets)

Roterande hårdmetallfil med tandning för högproduktiv användning i specifika material. För gradning, bearbetning av konturer, fasning och rundning av kanter, utjämning av svetsfogar, putsning av gjutgods och förändring av geometrier.
Form ZYA: Cylindrisk form.
Tandningar:
STEEL: Extremt hög avverkning i stål och stålgjutgods. Märkbart ökad aggressivitet.
INOX: Extremt hög avverkning på allt austenitiskt, rost- och syrabeständigt stål. Högkvalitativ ytfinish.

Roterande hårdmetallfil med tandning för högproduktiv användning i specifika material. För gradning, bearbetning av konturer, fasning och rundning av kanter, utjämning av svetsfogar, putsning av gjutgods och förändring av geometrier.
Form ZYAS: Cylindrisk form, med ändskär.
Tandningar:
ALU: Extremt hög avverkning i aluminium.
STEEL: Extremt hög avverkning i stål och stålgjutgods. Märkbart ökad aggressivitet.

Roterande hårdmetallfil för högproduktiv användning. Innovativ Allround-tandning för mångsidig användning på stål och stålgjutgods, rostfritt stål (INOX), icke-järnmetaller och gjutjärn. Tandningen ger ökad avverkning på upp till 30% vid bearbetning av stål, minskade vibrationer och mindre buller jämfört med konventionella krysstandade roterande filar. För urfräsning, utjämning, gradning, skapa öppningar, ytbearbetning, bearbetning av svetsfogar etc.
Form ZYAS: Cylindrisk form, med ändskär.

Roterande hårdmetallfil med tandning för högproduktiv användning i specifika material. För gradning, bearbetning av konturer, fasning och rundning av kanter, utjämning av svetsfogar, putsning av gjutgods och förändring av geometrier.
Form KUD: Kulform.
Tandningar:
ALU: Extremt hög avverkning i aluminium.
STEEL: Extremt hög avverkning i stål och stålgjutgods. Märkbart ökad aggressivitet.
INOX: Extremt hög avverkning på allt austenitiskt, rost- och syrabeständigt stål. Högkvalitativ ytfinish.

Roterande hårdmetallfil för högproduktiv användning. Innovativ Allround-tandning för mångsidig användning på stål och stålgjutgods, rostfritt stål (INOX), icke-järnmetaller och gjutjärn. Tandningen ger ökad avverkning på upp till 30% vid bearbetning av stål, minskade vibrationer och mindre buller jämfört med konventionella krysstandade roterande filar. För urfräsning, utjämning, gradning, skapa öppningar, ytbearbetning, bearbetning av svetsfogar etc.
Form KUD: Kulform.
