Säkerhetskopplingar

Kort introduktion:
Säkerhetskopplingar för kontrollerad och trygg hantering av tryckluft.

Kategoribeskrivning:
Hos BIG-Gruppen finns säkerhetskopplingar för tryckluftssystem där en säker och kontrollerad frånkoppling är viktig. Sortimentet omfattar kopplingar med urluftnings- eller ventilerad anslutning, vilket innebär att trycket avlastas före eller vid isärkoppling. Det minskar risken för slangrekyl, höga ljudnivåer och oavsiktliga skador vid hantering av tryckluftsslangar och ansluten utrustning.

I kategorin finns enhandsmanövrerade säkerhetskopplingar med automatisk manövrering, modeller med säkerhetslås samt Y-rörsutföranden med två uttag. Flera kopplingar är konstruerade för hög flödeskapacitet och är avsedda att användas tillsammans med standardnipplar inom respektive kopplingsserie. Det finns även en säkerhetskoppling för andningsluft samt alternativ med olika kopplingsprofiler och anslutningar.

Säkerhetskopplingarna passar för användning med pneumatiska verktyg och annan tryckluftsdriven utrustning, exempelvis vid montering, borrning, slipning och skruvdragning. I sortimentet förekommer främst konstruktioner i förzinkat eller zinkpläterat stål i kombination med mässing. Välj koppling utifrån befintlig kopplingsprofil, önskat luftflöde, arbetstryck och den utrustning som ska anslutas.

Användningsområden:
• Anslutning av pneumatiska verktyg i industri och verkstad.
• Säker frånkoppling av tryckluftsslangar och utrustning.
• Fördelning av tryckluft till två anslutningar med Y-rörsutförande.

Typiska egenskaper:
• Urluftning eller ventilerad anslutning vid isärkoppling.
• Enhandsmanövrering och automatiska säkerhetsfunktioner.
• Utföranden med hög flödeskapacitet och flera kopplingsprofiler.

Vanliga användare:
• Operatörer som arbetar med tryckluftsdrivna verktyg.
• Montörer inom produktion och verkstad.
• Underhållspersonal i industriella miljöer.

Relaterade produktområden:
• Snabbkopplingar
• Insticksnipplar
• Tryckluftsslangar

Några av våra varumärken:
CEJN, Atlas Copco, UNOFLOW

8 Produkter

Sortering:

Filtrera

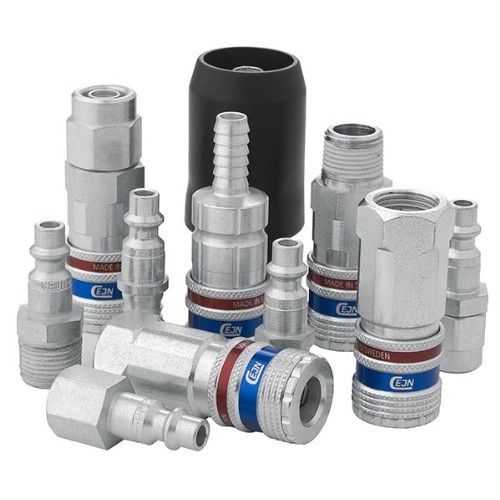

Säkerhetskoppling CEJN serie 310 eSafe

Enhandsmanövrerad säkerhetskoppling som avluftas innan isärkoppling, vilket eliminerar risken för slangrekyl. Extremt hög flödeskapacitet. Kompakt utförande. Utvändiga gängor på kopplingar och nipplar har på förhand behandlats med gängtätning. Lättanvänd koppling med hög prestanda och lång livslängd. Helautomatisk manövrering säkerställer enkel hantering. Används med standardnipplar. Uppfyller ISO-standard 4414 och EN 983.
Kopplingsbar med Atlas Copco QIC8, Parker Rectus 23/24, Parker Tema 1400/1423, Prevost ISC06/ISI06, Foster 3003, Oetiker B1, Hansen 3000.
Flödesdiameter: 5,3 mm
Luftflöde: 950 l/min
Max arbetstryck: 16 bar
Min sprängtryck: 140 bar
Anslutningskraft: 86 N
Temperaturområde: -20°C till +100°C
Material: Förzinkat stål/mässing
* = SB-pack

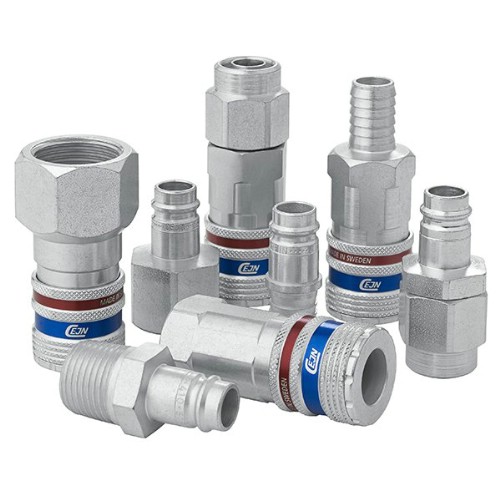

Säkerhetskoppling CEJN serie 320 eSafe

Enhandsmanövrerad säkerhetskoppling som avluftas innan isärkoppling, vilket eliminerar risken för slangrekyl. Extremt hög flödeskapacitet. Kompakt utförande. Utvändiga gängor på kopplingar och nipplar har på förhand behandlats med gängtätning. Lättanvänd koppling med hög prestanda och lång livslängd. Helautomatisk manövrering säkerställer enkel hantering. Används med standardnipplar. Uppfyller ISO-standard 4414 och EN 983.
Kopplingsbar med Parker Rectus 25/26, Parker Tema 1600/1625, Prevost ESC07/ERC07/ESI07/ISC08, Oetiker SC C, Hansen Auto-Flo 24
Flödesdiameter: 7,6 mm
Luftflöde: 2250 l/min
Max arbetstryck: 16 bar
Min sprängtryck: 140 bar
Anslutningskraft: 86 N
Temperaturområde: -20°C till +100°C
Material: Förzinkat stål/mässing
* = SB-pack

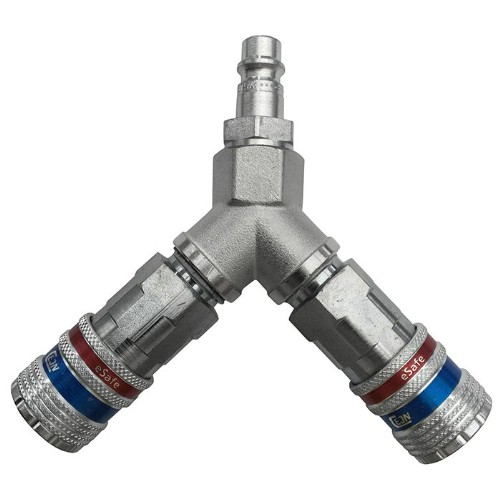

Säkerhetskoppling CEJN serie 310/320 eSafe Y-rör

Säkerhetskopplingar monterad i Y-rörsutförande, med två uttag. Enhandsmanövrerad säkerhetskoppling som avluftas innan isärkoppling, vilket eliminerar risken för slangrekyl. Extremt hög flödeskapacitet. Kompakt utförande. Lättanvänd koppling med hög prestanda och lång livslängd. Helautomatisk manövrering säkerställer enkel hantering. Används med standardnipplar i 310-serien respektive 320-serien. Uppfyller ISO-standard 4414 och EN 983.
Flödesdiameter (310/320): 5,3 mm / 7,6 mm
Luftflöde (310/320): 950 l/min / 2250 l/min
Max arbetstryck: 16 bar
Min sprängtryck: 140 bar
Anslutningskraft: 86 N
Temperaturområde: -20°C till +100°C
Material: Förzinkat stål/mässing

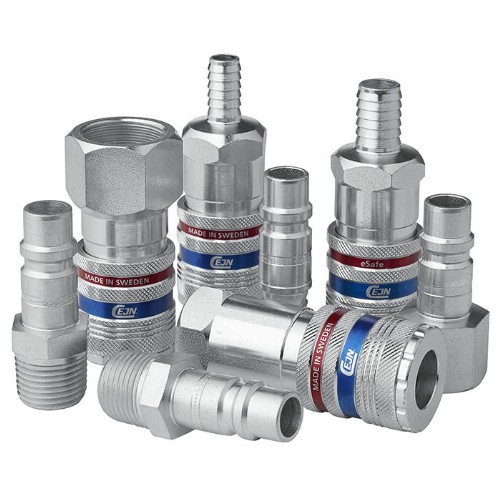

Säkerhetskoppling CEJN serie 410 eSafe

Enhandsmanövrerad säkerhetskoppling som avluftas innan isärkoppling, vilket eliminerar risken för slangrekyl. Extremt hög flödeskapacitet. Kompakt utförande. Utvändiga gängor på kopplingar och nipplar har på förhand behandlats med gängtätning. Lättanvänd koppling med hög prestanda och lång livslängd. Helautomatisk manövrering säkerställer enkel hantering. Används med standardnipplar. Uppfyller ISO-standard 4414 och EN 983.
Kopplingsbar med Parker Rectus 27, Parker Tema 1700/1727, Parker PEF (52//13)
Flödesdiameter: 10,4 mm
Luftflöde: 4000 l/min
Max arbetstryck: 16 bar
Min sprängtryck: 140 bar
Anslutningskraft: 140 N
Temperaturområde: -20°C till +100°C
Material: Förzinkat stål/mässing



Säkerhetskoppling CEJN serie 550 eSafe

Enhandsmanövrerad säkerhetskoppling som avluftas innan isärkoppling, vilket eliminerar risken för slangrekyl. Extremt hög flödeskapacitet. Kompakt utförande. Utvändiga gängor på kopplingar och nipplar har på förhand behandlats med gängtätning. Lättanvänd koppling med hög prestanda och lång livslängd. Helautomatisk manövrering säkerställer enkel hantering. Används med standardnipplar. Uppfyller ISO-standard 4414 och EN 983.
Flödesdiameter: 11 mm
Luftflöde: 4050 l/min
Max arbetstryck: 16 bar
Min sprängtryck: 140 bar
Anslutningskraft: 152 N
Temperaturområde: -20°C till +100°C
Material: Förzinkat stål/mässing



Säkerhetskoppling CEJN serie 342 andningsluft

Snabbkoppling med extrem hög flödeskapacitet. Enhandsmanövrerad. Motstår extremt tuff hantering under svåra förhållanden. Förzinkad stålkonstruktion med en låshylsa av härdat förzinkat stål. Stort antal anslutningar, liksom nipplar med rekyldämpning. Det automatiska säkerhetslåset förhindrar ofrivillig isärkoppling.
Kopplingsbar med Parker Rectus 95/96.
Flödesdiameter: 7,4 mm.
Luftflöde: 1950 l/min.
Max arbetstryck: 35 bar.
Min sprängtryck: 140 bar.
Temperaturområde: -30°C till +100°C.
Material: Koppling av förzinkat stål. Nippel av härdat förzinkat stål.

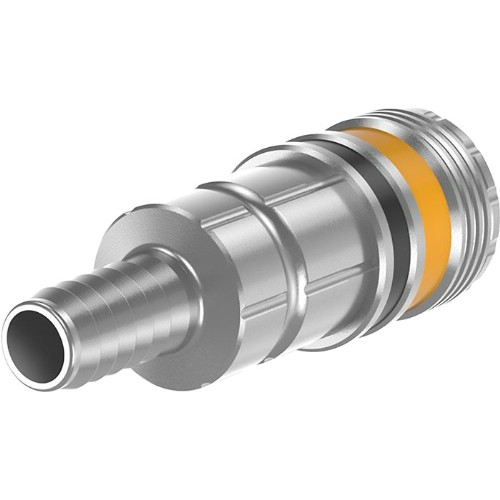

Säkerhetskoppling ATLAS COPCO SmartQIC-10AC

Tryckluftskoppling i säkerhetsutförande med ventilerad anslutning. Högflödeskoppling med låg anslutningskraft som enkelt manövreras med en hand. Hög tillförlitlighet med lågt tryckfall. Minimerar slangsnärtar och personskador hos operatören vid hantering. Låg ljudnivå vid isärkoppling. Lämplig för många typer av applikationer och pneumatiska verktyg, såsom skruvdragare, monteringsverktyg, borr- och slipmaskiner etc. Stark och hållbar med lång livslängd. Kopplingsprofil (10AC) Atlas Copco global profile. Kompatibel och kopplingsbar med flera andra fabrikat och kopplingsprofiler på marknaden så som QIC/NIP 10 ASIA, Cejn 315 E-safe, Nitto Kohki 20/30/40, Daisen 23 SF/SOF, Parker Rectus 13, Prevost OSG/ORG 08 och Hansen CHS 03 F.
Säkerhetsegenskaper enligt SS-EN 983/ISO 4414.
Luftflöde: 2280 l/min
Max arbetstryck: 16 bar
Temperaturområde: -20°C till +100°C
Material: Zinkpläterat stål/mässing



Säkerhetskoppling UNOFLOW

Säkerhetskoppling med urluftningsfunktion. Med hjälp av en knapp kopplas kopplingen isär och urluftas automatiskt. Enkelt och säkert, inga isärkopplings skador eller höga ljud. Kopplingsbara med Europeisk standard, Rectus serie 25 och 26. Tema 1650, JVL, CEJN 320, ANI.
