Snabbkopplingar

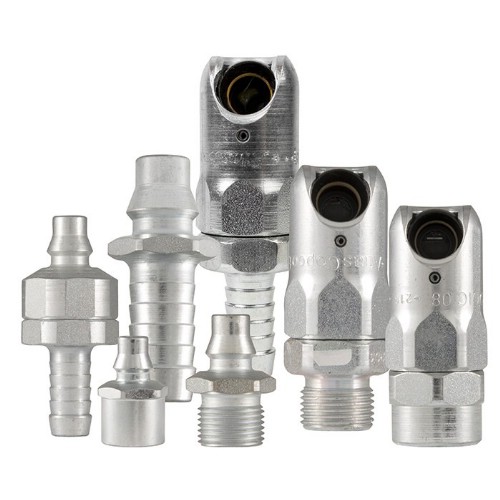

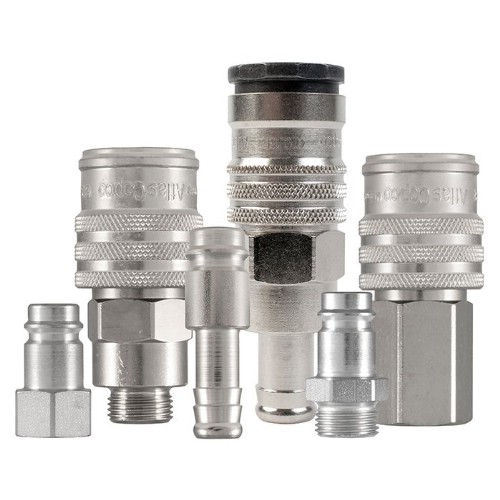

Säkerhetskoppling med unika egenskaper. Den speciella designen gör att kopplingen har högre flödeskapacitet än en konventionell koppling och förhindrar därmed tryckfall. Att koppla i och ur kopplingen görs med en vikmanöver.
ErgoQIC 08E är kompatibla med bl.a. Cejn 320, TEMA 1600, Legris 25-26 m.fl.

Säkerhetskoppling med unika egenskaper. Den speciella designen gör att kopplingen har högre flödeskapacitet än en konventionell koppling och förhindrar därmed tryckfall. Att koppla i och ur kopplingen görs med en vikmanöver.
* = För sammankoppling av slangar längre än 3 m.

Säkerhetskoppling med unika egenskaper. Den speciella designen gör att kopplingen har högre flödeskapacitet än en konventionell koppling och förhindrar därmed tryckfall. Att koppla i och ur kopplingen görs med en vikmanöver.
* = För sammankoppling av slangar längre än 3 m.

Säkerhetskoppling med unika egenskaper. Den speciella designen gör att kopplingen har högre flödeskapacitet än en konventionell koppling och förhindrar därmed tryckfall. Att koppla i och ur kopplingen görs med en vikmanöver.
ErgoQIC 15 E är kompatibla med bl.a. Cejn 410, TEMA 1700, Legris 27 m.fl.

Säkerhetskoppling för tryckluft som kopplas i och ur genom ett tvåstegsgrepp. Förhindrar skenande slangar och tillkopplad utrustning.
QIC 10S är kompatibla med bl.a. TEMA 1650.

Standardkoppling för tryckluft.
QIC 10E är kompatibel med bl.a. Cejn 320, TEMA 1600, Legris 25-26 m.fl.

Säkerhetskoppling för tryckluft som kopplas i och ur genom ett tvåstegsgrepp. Förhindrar skenande slangar och tillkopplad utrustning.
QIC 10SE är kompatibla med bl.a. Cejn 320, TEMA 1600, Legris 25-26 m.fl.

Standardkoppling för tryckluft.
QIC 10 är komplatibla med TEMA serie 1650 och Rectus serie 33.
* = För sammankoppling av slangar längre än 3 m.

Säkerhetskoppling för tryckluft som kopplas i och ur genom ett tvåstegsgrepp. Förhindrar skenande slangar och tillkopplad utrustning.
QIC 15S är kompatibla med bl.a. TEMA 1750 och Rectus serie 34.
* = För sammankoppling av slangar längre än 3 m.

Säkerhetskoppling för tryckluft som kopplas i och ur genom ett tvåstegsgrepp. Förhindrar skenande slangar och tillkopplad utrustning.
QIC 15SE är kompatibla med bl.a. Cejn 410, TEMA 1700, Legris 27 m.fl.

Standardkoppling för tryckluft.
QIC 15 är komplatibla med TEMA serie 1750 och Rectus serie 34.
* = För sammankoppling av slangar längre än 3 m.

Snabbkoppling lämplig för tryckluft samt vätske- och vakuumapplikationer. Erbjuder hög flödeskapacitet för ett stort antal applikationer. Små yttre mått. Enhandsmanövrerad.
Flödesdiameter: 5,0 mm.
Luftflöde: 580 l/min.
Max arbetstryck: 35 bar.
Min sprängtryck: 140 bar.
Temperaturområde: -30°C till +100°C
Material: Koppling av förnicklad mässing. Nippel av härdat förzinkat stål.

Koppling och nippel av härdat förzinkat stål. Hög flödeskapacitet. Kopplingarna är självstängande och enhandsmanövrerade, med automatisk tätning när nippeln kopplas ifrån. Samtliga utvändiga gängor är förbehandlade med gängtätning.
Kopplingsbar med TEMA serie 1300 och Rectus serie 31.
Flödesdiameter: 6,5 mm.
Luftflöde: 1450 l/min.
Max arbetstryck: 16 bar.
Temperaturområde: -20°C till +100°C.
Material: Härdat förzinkat stål.

Koppling och nippel av härdat förzinkat stål. Hög flödeskapacitet. Materialvalet gör den stark, tålig och okänslig för vibrationer. Kopplingarna är självstängande och enhandsmanövrerade, med automatisk tätning när nippeln kopplas ifrån. Kopplingar och nipplar med utvändig gänga är belagda med gängtätning. Kopplingsbar med TEMA serie 1800 och Rectus serie 32.
Flödesdiameter: 9,5 mm
Luftflöde: 3450 l/min
Max arbetstryck: 16 bar
Min sprängtryck: 140 bar
Anslutningskraft: 160 N
Temperaturområde: -20°C till +100°C
Material koppling: Förzinkat stål/mässing
Material nippel: Härdat förzinkat stål

Snabbkoppling med ventil och nipplar utan ventil. Extrem hög flödeskapacitet. Passar för ett brett spektrum av vätskeapplikation som t ex vatteninlopp på plastverktyg. Enhandsmanövrerad. Tätningsmaterial NBR.
Flödesdiameter: 7,4 mm.
Vattenflöde: 78 l/min.
Max arbetstryck: 35 bar.
Min sprängtryck: 140 bar.
Temperaturområde: -20°C till +100°C.
Material: Förnicklad mässing.

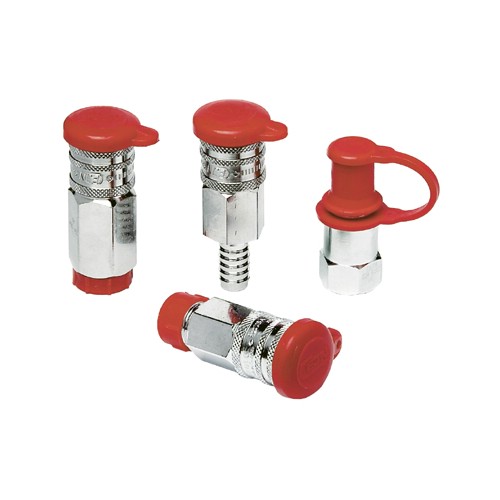

Snabbkoppling med tvåvägsavstängning. Små yttre mått. Låg inkopplingskraft. Lämplig för ett brett spektrum av vätskeapplikationer såsom vatteninlopp och returer. Enhandsmanövrerad och levereras komplett med dammskydd. Kopplingsbar med nipplar utan ventil i serie 321. Finns med olika typer av tätningsmaterial.
Flödesdiameter: 6,2 mm.
Vattenflöde: 42 l/min.
Max arbetstryck: 35 bar.
Min sprängtryck: 140 bar.
Temperaturområde: -30°C till +100°C.
Material: Förnicklad mässing.

Snabbkoppling med ventil och nippel utan ventil. Enhandsmanövrerad vilket gör att den lämpar sig för en mängd olika vätskeapplikationer som t ex vatteninlopp och retur på plastformningsverktyg. Extremt hög flödeskapacitet.
Flödesdiameter: 10,4 mm.
Vattenflöde: 156 l/min.
Max arbetstryck: 35 bar.
Min sprängtryck: 140 bar.
Temperaturområde: -30°C till +100°C.
Material: Koppling av förnicklad mässing. Nippel av förkromad mässing.

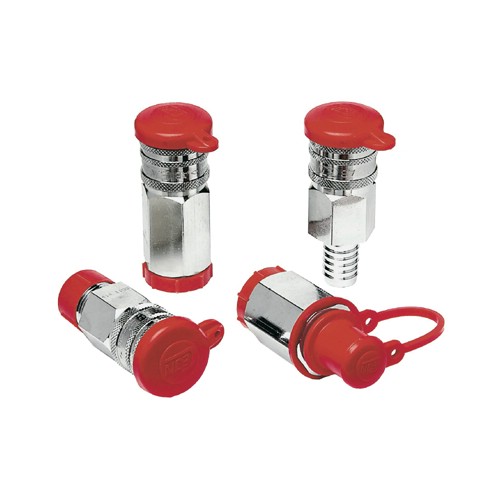

Snabbkoppling med tvåvägsavstängning. Små yttre mått. Låg inkopplingskraft. Lämplig för ett brett spektrum av vätskeapplikationer såsom vatteninlopp och returer. Enhandsmanövrerad och levereras komplett med dammskydd. Kopplingsbar med nipplar utan ventil i serie 411. Tätningsmaterial NBR.
Flödesdiameter: 8,9 mm.
Vattenflöde: 71 l/min.
Max arbetstryck: 35 bar.
Min sprängtryck: 140 bar.
Temperaturområde: -30°C till +100°C.
Material: Förkromad mässing.

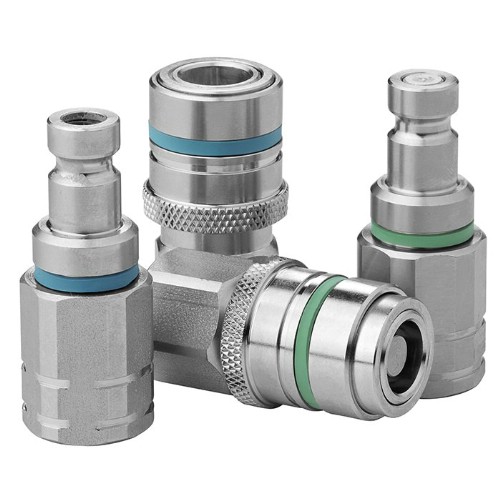

Snabbkoppling för vätska. Tillverkad i mässing. Med NonDrip-konstruktion som gör kopplingen spillfri och minskar risken för att föroreningar och luft kommer in i systemet vid in- och urkoppling. Tätning av nitrilgummi (NBR). Finns med eller utan ventil.
Flödesdiameter: 4,0 mm.
Luftflöde: 17 l/min. vid 4 bar.
Max. arbetstryck: 20 bar.
Min. sprängtryck: 80 bar.
Temperaturområde: -15°C till +100°C.
Material: Förnicklad mässing.

Snabbkoppling för vätska. Tillverkad i rostfritt stål. Med NonDrip-konstruktion som gör kopplingen spillfri och minskar risken för att föroreningar och luft kommer in i systemet vid in- och urkoppling. Tätning av flourgummi (FPM). Finns med eller utan ventil.
Flödesdiameter: 4,0 mm.
Luftflöde: 17 l/min. vid 4 bar.
Max. arbetstryck: 20 bar.
Min. sprängtryck: 80 bar.
Temperaturområde: -5°C till +205°C.
Material: Rostfritt stål (AISI 316).

Snabbkoppling för vätska. Tillverkad i mässing. Med NonDrip-konstruktion som gör kopplingen spillfri och minskar risken för att föroreningar och luft kommer in i systemet vid in- och urkoppling. Tätning av nitrilgummi (NBR). Finns med eller utan ventil.
Flödesdiameter: 6,0 mm.
Luftflöde: 36 l/min. vid 4 bar.
Max. arbetstryck: 20 bar.
Min. sprängtryck: 80 bar.
Temperaturområde: -15°C till +100°C.
Material: Förnicklad mässing.

Snabbkoppling för vätska. Tillverkad i rostfritt stål. Med NonDrip-konstruktion som gör kopplingen spillfri och minskar risken för att föroreningar och luft kommer in i systemet vid in- och urkoppling. Tätning av flourgummi (FPM). Finns med eller utan ventil.
Flödesdiameter: 6,0 mm.
Luftflöde: 36 l/min. vid 4 bar.
Max. arbetstryck: 20 bar.
Min. sprängtryck: 80 bar.
Temperaturområde: -5°C till +205°C.
Material: Rostfritt stål (AISI 316).

Snabbkoppling för vätska. Tillverkad i mässing. Med NonDrip-konstruktion som gör kopplingen spillfri och minskar risken för att föroreningar och luft kommer in i systemet vid in- och urkoppling. Tätning av nitrilgummi (NBR). Finns med eller utan ventil.
Flödesdiameter: 9,0 mm.
Luftflöde: 76 l/min. vid 4 bar.
Max. arbetstryck: 20 bar.
Min. sprängtryck: 80 bar.
Temperaturområde: -15°C till +100°C.
Material: Förnicklad mässing.

Snabbkoppling för vätska. Tillverkad i rostfritt stål. Med NonDrip-konstruktion som gör kopplingen spillfri och minskar risken för att föroreningar och luft kommer in i systemet vid in- och urkoppling. Tätning av flourgummi (FPM). Finns med eller utan ventil.
Flödesdiameter: 9,0 mm.
Luftflöde: 76 l/min. vid 4 bar.
Max. arbetstryck: 20 bar.
Min. sprängtryck: 80 bar.
Temperaturområde: -5°C till +205°C.
Material: Rostfritt stål (AISI 316).

Snabbkoppling för vätska. Tillverkad i mässing. Med NonDrip-konstruktion som gör kopplingen spillfri och minskar risken för att föroreningar och luft kommer in i systemet vid in- och urkoppling. Tätning av nitrilgummi (NBR). Finns med eller utan ventil.
Flödesdiameter: 14,0 mm.
Luftflöde: 168 l/min. vid 4 bar.
Max. arbetstryck: 20 bar.
Min. sprängtryck: 80 bar.
Temperaturområde: -15°C till +100°C.
Material: Förnicklad mässing.

Snabbkoppling för vätska. Tillverkad i rostfritt stål. Med NonDrip-konstruktion som gör kopplingen spillfri och minskar risken för att föroreningar och luft kommer in i systemet vid in- och urkoppling. Tätning av flourgummi (FPM). Finns med eller utan ventil.
Flödesdiameter: 14,0 mm.
Luftflöde: 168 l/min. vid 4 bar.
Max. arbetstryck: 20 bar.
Min. sprängtryck: 80 bar.
Temperaturområde: -5°C till +205°C.
Material: Rostfritt stål (AISI 316).

Snabbkoppling för vätska. Tillverkad i mässing. Med NonDrip-konstruktion som gör kopplingen spillfri och minskar risken för att föroreningar och luft kommer in i systemet vid in- och urkoppling. Tätning av nitrilgummi (NBR). Finns med eller utan ventil.
Flödesdiameter: 19,0 mm.
Luftflöde: 306 l/min. vid 4 bar.
Max. arbetstryck: 20 bar.
Min. sprängtryck: 80 bar.
Temperaturområde: -15°C till +100°C.
Material: Förnicklad mässing.

Snabbkoppling för vätska. Tillverkad i rostfritt stål. Med NonDrip-konstruktion som gör kopplingen spillfri och minskar risken för att föroreningar och luft kommer in i systemet vid in- och urkoppling. Tätning av flourgummi (FPM). Finns med eller utan ventil.
Flödesdiameter: 19,0 mm.
Luftflöde: 306 l/min. vid 4 bar.
Max. arbetstryck: 20 bar.
Min. sprängtryck: 80 bar.
Temperaturområde: -5°C till +205°C.
Material: Rostfritt stål (AISI 316).

Enhandsmanövrerade kopplingar med lågt tryckfall, stor flödeskapacitet. Kropp med avstängningsventil.
Max arbetstryck: 30 bar.
Temperaturområde: -40ºC - +100ºC.
Serie 1600 är sammankopplingsbar med Cejn 320, JWL 5200, Luna 25 och Rectus 25 m.fl.

Enhandsmanövrerad koppling med lågt tryckfall, stor flödeskapacitet. Kropp med avstängningsventil. Kopplingsbar med Cejn 410, Luna 27 och Rectus 27.
Max arbetstryck: 30 bar.
Temperaturområde: -40ºC- +100ºC.

Standardkoppling med lågt tryckfall, god flödeskapacitet. Beprövade kooplingar enkla att använda och konstruerade för att klara hård daglig användning i nästan alla typer av miljöer. Med avstängningsventil.
Material: Förkromad mässing.
Max arbetstryck: 30 Bar.

Hylsa och nippel av härdat stål. Lämplig vid användning på lastbilar och trailers. Koppling och nippel är enhandsmanövrerade vid inkoppling och en unik inbyggd tvåhandsmanövrerad säkerhetsfunktion vid isärkoppling som förhindrar ofrivillig urkoppling.
Temperaturområde: -30°C till +100°C.
Luftflöde vid ingående tryck 6 bar: 1950 l/min.
Max arbetstryck: 35 bar.
