Mallar, Slitsmått, Tolkar

Gängomräknare. För avläsning eller bestämning av gängbeteckningar. Sluten kåpa skyddar mot smuts.

Av stål. För spets- och plattgängor.
Gängvinklar (spetsgängor): 45°, 53,8°, 55°, 60° och 70°.
För antal gängor (plattgängor) per tum: 2, 2,5, 3, 3,5, 4, 4,5, 5, 6, 7, 8.
Storlek: 60x25 mm.

Kombinerad gäng- och svarvvinkelmall. Härdade. För Whitworth eller metriskt gängsystem samt för kontroll av svarvdubbar.
Gängvinkel 60°: Gängsystem M samt UN.
Gängvinkel 55°: Gängsystem W

Härdade. Med fällbara blad. För inner- och yttermätningar.

Mätstift i markerade hållare. För mätning och kontroll av munstycken och mindre hål.
Innehåll:
Hålmått 1: 0.45, 0.50, 0.55, 0.60, 0.65, 0.70, 0.75, 0.80, 0.85, 0.90, 0.95, 1.00, 1.05, 1.10, 1.15, 1.20, 1.25, 1.30, 1.40, 1.50 mm.
Hålmått 2: 1.50, 1.60, 1.70, 1.80, 1.90, 2.00, 2.10, 2.20, 2.30, 2.40, 2.50, 2.60, 2.70, 2.80, 2.90, 3.00 mm.

Set med multifunktionsverktyg med mer än 15 märkningsfunktioner, djuphålsmärkare och stift. Verktyget kan bl a användas för parallellmärkning, profilritning och som passare. Innehåller multifunktionsverktyg, djuphålsmärkare och 4 st reservstift (4 grafitgrå, 2 gula) i hölster med bältesclips. Levereras i fodral med dragkedjestängning.

Smart profilkopieringsverktyg som används för att anpassa arbetet efter formen på befintliga material, till exempel ojämna väggar. Den aktuella formen kopieras genom att dra verktyget mot materialet så att det ritas en exakt linje som följer materialets form. Perfekt för golvläggare, snickare, plattsättare etc. Mallen kan justeras så att linjen hamnar mellan 3-11 cm från materialet. Används tillsammans med penna som är upp till 12 mm tjock. Verktyget har två olika ändar, en med två kullager som rullas över väggen och en med spets för mindre profiler.

Profilmall för avtryck av önskad profil, där svängda och oregelbundna linjer skall avbildas. För matt- och golvläggning, tillverkning av hyllor, bänkar, svarvning etc. Runda stickor av rostfritt stål.

Profilmall för överföring och kopiering av profiler med böjda och oregelbundna linjer. Med runda stift av rostfritt stål.
Max profildjup: 48 mm.

Profilmall i rostfritt stål för att kopiera och överföra olika typer av profiler. Maximalt mönsterdjup 47,6 mm.

Profilmall för kopiering och överföring av former och konturer. Idealisk schablon för alla hantverkare, lätt att använda. Tillverkad av ABS-plast.

Stiftmall för konturer. Plast.

Profilmall för avtryck av önskad profil, där svängda och oregelbundna linjer skall avbildas. För matt- och golvläggning, tillverkning av hyllor, bänkar, svarvning etc. Runda stickor av rostfritt stål.
Största profil djup 150 mm = 48 mm.
Största profil djup 300 mm = 105 mm.

Med fällbara blad för mätning av radier på konkava och konvexa ytor.
Typ 1 Intervall; 1,0-3,0 mm = 0,25 mm, 3,0-7,0 mm = 0,5 mm.
Typ 2 Intervall; 7,5-15,0 mm = 0,5 mm.
Typ 3 Intervall; 15,5-20,0 mm = 0,5 mm, 21,0-25,0 mm = 1,0 mm.

Reservstift 120 mm till Tracer djuphålsmärkare. Innehåller 4 st grafitgrå stift för mörka linjer och 2 st gula stift för mörkare ytor. Levereras i hölster med bältesclips.

Att användas vid slipning av spiralborrar. Graderad upp till 25 mm. För borrar upp till 50 mm.
Spetsvinkel: 118°.

Bladmått. Innehåller 26 st blad i storlekarna 0,04 mm - 1,00 mm i intervaller om 0,04 mm.

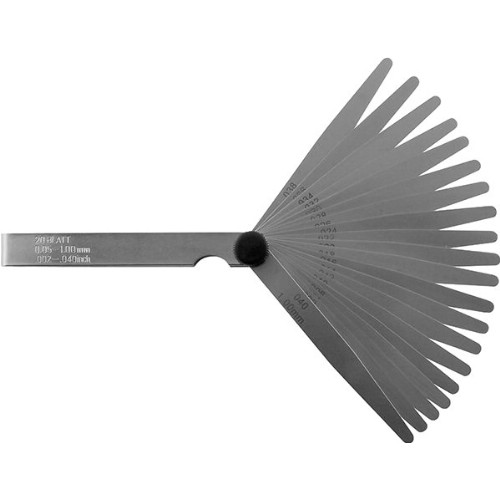

Bladmått. Innehåller 20 st blad i storlekarna 0,05 mm - 1,00 mm.

Fjäderhårda stålblad/slitsmått i konisk form med tydlig märkning av tjocklek. Förnicklad hållare med ledad nit som är låsbar.
Noggrannhet: Klass T2.

Slitsmått med blad av stål i millimeterdimensioner. För mätning av slitsar, spelrum i lager etc.

Med blad i millimeterdimensioner. Fästade i nyckelring.
Bladbredd: 12,7 mm.

Med 12 blad för mätning av höjden på plana svetsfogar.
Innehåller blad:
3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 8, 10, 12 mm

Svetsfogmall av modell A, för kontroll av A-mått på kälsvetsar. Med 12 blad, från 4-12 mm, 90° vinkel.

Svetsmått för mätning av flatsvetsfogar och svetsfogar i hörn, med vinklar 60°, 70°, 80° och 90°.
Upplösning: 0,1 mm

Svetsmått universal av CAM-typ och modell D för kontroll av svetsar. Kan även användas för att kontrollera svetsar med "tandad error" ta bort kol eller försvagat material. Används bl a vid tillverkning av fartyg och brokonstruktioner. Tillverkat av rostfritt stål.
Mätområden:
A-mått: 0-15 mm.
Vinkel: 0-60°.

Svetsmått universal av CAM-typ och modell E2, med mm- och tum-skala, för kontroll av svetsar. Kan även användas för att kontrollera svetsar med "tandad error" ta bort kol eller försvagat material. Används bl a vid tillverkning av fartyg och brokonstruktioner. Tillverkat av rostfritt stål.
Mätområden:
A-mått: 0-25 mm.
Vinkel: 0-60°.
Noggrannhet: ± 0,50 mm.

Digitalt svetsmått av modell C. För mätning av svetsfogar 60°, 70°, 80° och 90°. Mattförkromad. Levereras med 1 st batteri (LR44).
Upplösning: 0,01 mm.

Svetsmått av modell B. För mätning av svetsfogar 60°, 70°, 80° och 90°. Mattförkromad.
Upplösning: 0,1 mm.

Svetsmått universal av modell D. För mätning av svetsfog i hörn, svetsfoghöjd på plana svetsar, höjdmått/materialtjocklek, vinkelmätning och distans mellan plåtar. Tillverkat av rostfritt stål. Levereras i skinnetui.
Mätområden:
Kälsvets: 0-20 mm
Svetshöjd: 0-40 mm
Vinkel: 0-60°

Svetsmått för kontroll av svetsar i vinkelkonstruktioner 30-150°. Kan även användas som gradskiva för vinklar 30-90°. Tillverkat av rostfritt stål. Levereras med omvandlingstabell.

Svetsmått av modell G för noggrann mätning av A-mått på kälsvetsar samt mätning av stumfog och råghöjd. Försedd med tre skalor.
Mätområde: 0-15 mm.
Upplösning: 0,2 mm.
Noggrannhet: ± 0,1 mm.

Hi-Low svetsmått i rostfritt stål i 0,018 mm satinfinish. Utrustad med elektroetsade markeringar för lång hållbarhet och med en 0,15" (0,38 mm) spets, som passar in i ett 5/32" (4 mm) hål. Den tunnare sidan används för att mäta tjockleken på material som ska fästas så att rätt längdstift kan väljas.
Mått: 160x19 mm.
Röd sida - 1/16" gradering:
0-48 (full längd)
0-45,5 (skåra)
0-48 (tunn)
Svart sida - 1 mm gradering:
0-75 (fullängd)
0-75 (skåra)
0-75 (tunn)

Automatiskt svetsmått av modell H, för kontroll av konkava och konvexa svetsfogar. Tillverkat av rostfritt stål.
Mätområde:
Stumsvets: 0-3 mm.

Hi-Low svetsmått med millimeterskala för kontroll av rotspalt och kantförskjutning på rör och plåt.
Mätområden:
Rotspalt: 0,6-4 mm.
Kantförskjutning: 0-30 mm.

Hi-Low svetsmått med stor fot, för kontroll av kantförskjutning. Med mm- och tumskala. Tillverkat i rostfritt stål.
Mätområden:
Rotspalt: 1,6 och 2,4 mm.
Kantförskjutning: 0-35 mm.
Väggtjockleksmått: 0-45 mm.

Svetsmått för kontroll av smältdiken och råghöjd. Försett med två hål 1,5 och 3 mm för järförelse av porstorlek samt 25 mm mätskala för längdreferens. Tillverkat av rostfritt stål.
Mätområde: 0-6 mm.

Svetsmått av modell K, för kontroll av konvexa och konkava svetssömmar. Med 7 blad och 28 storlekar. Tydligt graverad markering. Tillverkad i rostfritt stål.
Mätområde: 3-25 mm.

Justerbart svetsmått med tum-skala. För mätning av svetsbenslängd och kälfog (A-mått). Tillverkat av rostfritt stål.
Mätområden:
Svetsbenlängd: 1/8-1"
A-mått: 0-1".

Justerbar gropsvetsmätare av Pit-typ, för kontroll av sidospår. Tillverkad av rostfritt stål. Längd 132 mm.
Mätområde: 0-2 mm.
Upplösning: 0,2 mm.

Toleransomräknare. Anger alla toleransvärden (6400 st) upp till nominellt mått 500 mm, enligt ISO-rekommendation. Sluten kåpa skyddar mot smuts.
